机智云是物联网设备云端服务平台，提供设备管理、数据处理等全套解决方案。本教程详解硬件接入平台全流程，结合FreeRTOS实现多任务处理与高效通信，帮助开发者快速掌握设备上云对接技巧，提升嵌入式与云端协同开发能力。
Part.01机智云平台概述
机智云为国内领先物联网开发平台，为智能硬件提供设备接入、云端管理、终端应用一站式方案。依托标准协议与SDK降低开发门槛，采用设备、云端、应用三层架构，支持主流通信协议，具备设备管理、数据存储等核心能力，配套可视化工具、规则引擎及开放API，可快速定制物联网应用。
2、平台接入前的准备工作
在正式接入机智云平台之前，开发者需要完成一系列基础准备工作。这些工作不仅决定了后续开发的顺利与否，也直接影响到设备与云端通信的安全性和稳定性。本章将围绕 注册开发者账号、项目创建与配置、设备模型定义、设备ID与密钥获取 等核心流程展开，逐步引导开发者从零开始构建接入环境。
本章内容按照开发流程递进式展开，适合初学者系统掌握接入前的准备步骤，也为有经验的嵌入式开发者提供标准化操作参考。
2.1 注册与项目创建流程
在接入机智云平台之前，第一步是完成开发者账号的注册与项目初始化配置。这是整个接入流程的起点，也是后续操作的前置条件。
2.1.1 注册开发者账号
开发者账号是使用机智云平台的基础身份凭证。注册过程如下：
访问 机智云开发者平台 官网。
点击“注册”按钮，填写邮箱、手机号、密码等基本信息。
完成邮箱或手机验证。
登录后进入控制台主页。
注册完成后，开发者即可访问控制台进行项目创建和设备管理。
注册流程图
graph TD A[访问机智云开发者平台] --> B[点击注册] B --> C[填写注册信息] C --> D[邮箱/手机验证] D --> E[登录开发者平台]
2.1.2 创建新项目并配置基本信息
在控制台中创建项目是设备接入的第一步，也是设备分类管理的基础。
操作步骤：
登录控制台后，点击“新建项目”按钮。
填写项目名称（如：SmartHome_Device1）。
选择设备类型（如：Wi-Fi、蓝牙、4G等）。
选择适用的行业（如：智能家居、工业控制等）。
提交后系统会自动生成项目ID（Project ID）和接入密钥（Product Key）。
Part.02获取平台提供的接入凭证
在项目创建完成后，平台会为该项目生成一组接入凭证，主要包括：
Product Key ：设备型号的唯一标识符。
Product Secret ：用于设备认证的密钥。
Server Domain ：云端通信服务器地址。
这些信息在后续固件开发中将被嵌入代码中，用于设备与云端建立安全连接。
获取路径：
控制台 → 项目管理 → 选择对应项目 → 查看“产品信息”。
点击“查看密钥”按钮，输入验证码后获取 Product Secret。
这些凭证在设备初始化时将被用于连接云端服务器，是设备认证流程的关键组成部分。
2.2 设备模型定义方法
设备模型（Device Model）是机智云平台中描述设备能力的核心数据结构。它定义了设备的属性、数据点、通信协议等内容。
2.2.1 理解设备模型的基本结构
一个设备模型通常包含以下核心要素：
设备属性（Device Attributes） ：描述设备的基本能力，如是否支持远程控制、是否支持OTA升级等。
数据点（Data Points, DP） ：定义设备上报或接收的数据类型，如温度、开关状态、亮度等。
通信协议（Protocol） ：设备与云端通信所采用的协议类型，如 MQTT、HTTP、CoAP 等。
设备模型是云端理解设备行为的基础，也是实现设备远程控制和数据可视化的前提。
Part.03使用机智云控制台定义设备属性
操作步骤：
控制台 → 项目管理 → 选择对应项目 → 进入“设备模型”页面。
点击“添加设备属性”按钮。
填写属性名称（如：PowerStatus）、数据类型（布尔型、整型、字符串等）、读写权限（只读、可写）。
提交后，该属性将出现在设备模型中。
2.2.3 配置数据点与通信协议
数据点配置：
数据点（DP）用于描述设备与云端交互的具体数据。例如：
DPID 1：设备开关状态（布尔型）
DPID 2：当前温度（整型）
DPID 3：设备版本号（字符串）
在控制台中，开发者可为每个数据点设置其类型、ID、名称和访问权限。
通信协议配置：
机智云平台支持多种通信协议，默认推荐使用 MQTT 协议，其具有低延迟 、轻量级、支持双向通信等优势。

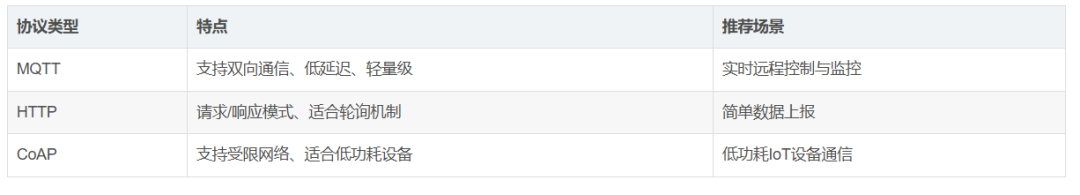

示例通信协议对比表：
Part.04设备ID与密钥获取
设备认证是确保设备合法接入平台的关键环节。机智云平台采用基于设备ID与密钥的认证机制，保障通信安全。
2.3.1 设备认证机制简介
机智云平台使用 基于设备ID和密钥的鉴权机制 ，包括：
设备ID（Device ID） ：设备的唯一标识，由平台分配或自定义。
设备密钥（Device Secret） ：用于认证的密钥，与设备ID绑定。
认证流程如下：
设备连接云端服务器。
发送设备ID与签名（由Device Secret加密生成）。
平台验证签名，通过后建立连接。
2.3.2 获取设备唯一标识与通信密钥
获取路径：
控制台 → 设备管理 → 选择对应设备 → 查看设备详情。

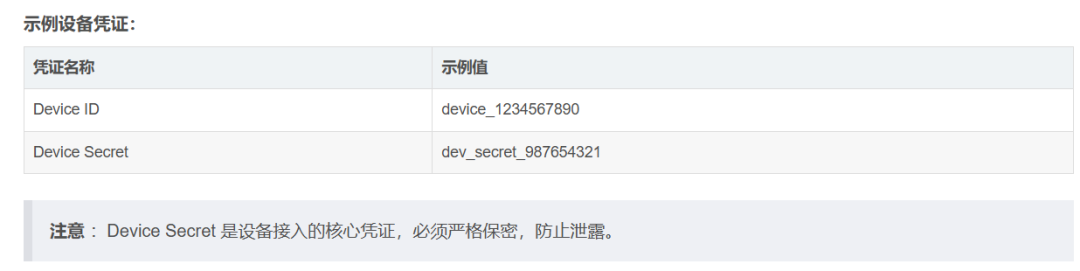

获取 Device ID 和 Device Secret。
2.3.3 安全存储与使用密钥策略
在实际开发中，如何安全地存储和使用设备密钥至关重要。以下是几种推荐做法：
使用硬件安全模块（HSM） ：如 ESP32 的 Secure Element 或 STM32 的 TrustZone。
加密存储在Flash中 ：对密钥进行AES加密后存储在Flash中。
运行时解密使用 ：在设备启动时解密密钥并加载到内存中使用。
示例密钥加载代码（C语言）：
#include"esp_aes.h"#include
// 加密后的密钥存储在Flash中const uint8_t encrypted_key[16] = {0x12, 0x34, 0x56, 0x78, 0x90, 0xAB, 0xCD, 0xEF, 0xFE, 0xDC, 0xBA, 0x98, 0x76, 0x54, 0x32, 0x10};const uint8_t aes_key[16] = "mysecretpassword"; // 解密密钥
void load_device_secret(char *secret_out) { esp_aes_context ctx; uint8_t decrypted_key[16];
esp_aes_init(&ctx); esp_aes_setkey_dec(&ctx, aes_key, 128); esp_aes_crypt_ecb(&ctx, ESP_AES_DECRYPT, encrypted_key, decrypted_key);
memcpy(secret_out, decrypted_key, 16); secret_out[16] = '\0'; // 添加字符串结束符}
代码逻辑分析：
加密密钥存储 ：将密钥以加密形式存入Flash，避免直接暴露。
AES解密 ：使用 AES 算法对加密密钥进行解密。
运行时使用 ：仅在需要时解密并加载到内存中，避免长期暴露。
本章内容围绕接入平台前的准备工作展开，涵盖了从账号注册到设备模型定义、再到密钥管理 的完整流程。通过本章的学习，开发者将具备完整的接入前准备能力，并为后续的嵌入式开发和设备通信打下坚实基础。
Part.05嵌入式固件开发基础
在嵌入式物联网设备的开发中，固件开发是连接硬件与平台服务的关键环节。本章将围绕基于机智云SDK的固件开发流程，深入探讨嵌入式系统中任务调度、时间管理与内存优化等核心技术，帮助开发者构建稳定、高效且具备高并发处理能力的设备端程序。
3.1 基于SDK的固件开发
机智云提供了完善的嵌入式SDK，支持多种通信模块（如Wi-Fi、蓝牙、NB-IoT等），并集成了网络连接、设备认证、数据通信等核心功能。开发者通过SDK可以快速构建具备联网能力的智能设备。
3.1.1 下载与配置机智云SDK
开发者首先需要在机智云官网注册开发者账号，并在项目详情页下载对应平台的SDK。SDK通常以压缩包形式提供，内含源码、头文件、示例工程以及配置工具。

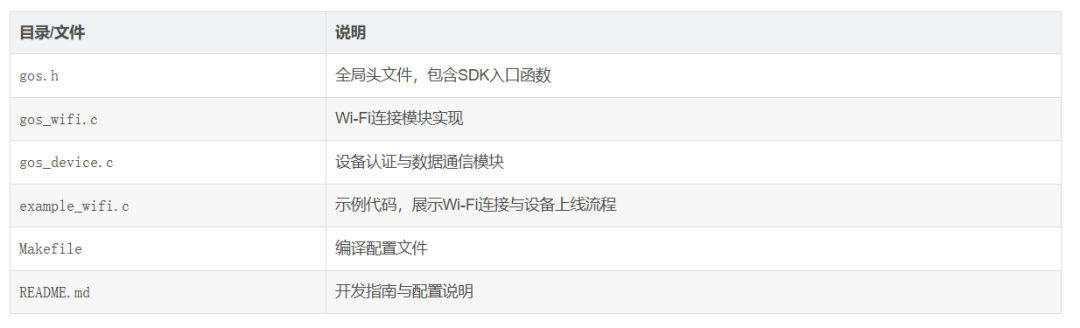

以ESP32平台为例，SDK目录结构如下：
配置步骤如下：
1. 解压SDK到开发环境目录。
2. 安装交叉编译工具链（如ESP-IDF）。
3. 根据目标平台修改 Makefile 中的编译参数。
4. 将项目中获取的设备ID与密钥写入 gos_device.c 中的配置项。
3.1.2 SDK核心模块功能解析
SDK主要由以下模块构成：
graph TD A[SDK入口] --> B[网络连接模块] A --> C[设备认证模块] A --> D[数据通信模块] B --> E[WIFI连接] B --> F[蓝牙连接] C --> G[设备ID验证] D --> H[数据上报] D --> I[指令接收]
网络连接模块 ：根据设备类型初始化网络通信协议，支持TCP、MQTT等。
设备认证模块 ：使用设备ID和密钥与云端进行身份验证，确保通信安全。
数据通信模块 ：负责设备状态数据的上报与云端指令的接收。
以Wi-Fi连接模块为例，核心代码如下：
#include"gos_wifi.h"
void connect_wifi() { gos_wifi_config_t config = { .ssid = "your-ssid", .password = "your-password" };
if (gos_wifi_connect(&config) == GOS_OK) { printf("Wi-Fi connected successfully.\n"); } else { printf("Failed to connect Wi-Fi.\n"); }}
代码解析：
- gos_wifi_config_t ：定义Wi-Fi连接参数结构体。
- gos_wifi_connect() ：SDK封装的Wi-Fi连接函数，返回连接状态。
- 错误处理逻辑可扩展为重试机制或日志记录。
Part.06 初始化网络连接与认证流程
设备启动后，需完成网络连接与设备认证流程。流程如下：
认证流程的代码实现如下：
参数说明：
- device_id ：设备唯一标识，由平台生成。
- device_secret ：设备密钥，用于加密通信。
3.2 FreeRTOS多任务调度机制
FreeRTOS 是广泛应用于嵌入式系统的实时操作系统（RTOS），其任务调度机制能够有效管理多个并发任务，提升系统响应能力和资源利用率。
3.2.1 FreeRTOS任务创建与调度原理
在FreeRTOS中，任务是通过 xTaskCreate() 函数创建的。每个任务都有独立的堆栈和优先级。
代码分析：
- xTaskCreate() ：创建任务函数，参数依次为任务函数、任务名称、堆栈大小、传入参数、优先级、任务句柄。
- vTaskDelay() ：延迟函数，单位为系统节拍（tick）。
- 优先级高的任务（如task2）将获得更多的CPU时间。
3.2.2 多任务协同处理设备通信
在实际开发中，多个任务可能需要协同工作。例如，一个任务负责接收云端指令，另一个任务负责执行设备控制。
使用队列（Queue）实现任务间通信的示例代码如下：
#include"FreeRTOS.h"#include"queue.h"
QueueHandle_t command_queue;
void receive_task(void *pvParameters) { char command[32]; while (1) { // 模拟从云端接收命令 strcpy(command, "ON"); xQueueSend(command_queue, &command, portMAX_DELAY); vTaskDelay(2000 / portTICK_PERIOD_MS); }}
void control_task(void *pvParameters) { char received[32]; while (1) { if (xQueueReceive(command_queue, &received, portMAX_DELAY)) { printf("Received command: %s\n", received); // 执行控制逻辑 } }}
int main(void) { command_queue = xQueueCreate(10, sizeof(char) * 32); xTaskCreate(receive_task, "Receive", 1024, NULL, 1, NULL); xTaskCreate(control_task, "Control", 1024, NULL, 2, NULL); vTaskStartScheduler(); return 0;}
逻辑分析：
- 使用 xQueueCreate() 创建队列，用于缓存命令数据。
- receive_task 模拟接收云端命令并发送到队列。
- control_task 从队列中取出命令并执行设备控制。
3.2.3 任务优先级与资源分配策略
合理的任务优先级和资源分配策略对于系统稳定性至关重要。高优先级任务应负责实时性要求高的操作（如通信），低优先级任务则处理数据处理或UI更新。

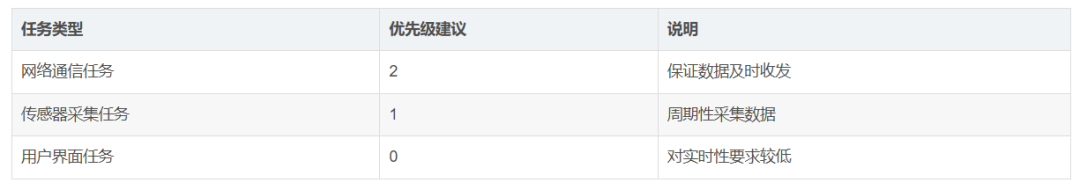

以下为优先级设置建议表：
资源分配方面，需注意：
- 避免多个任务同时访问共享资源。
- 使用信号量或互斥锁保护临界资源。
3.3 FreeRTOS时间管理与内存优化
时间管理和内存优化是嵌入式系统性能调优的重要方面。FreeRTOS提供了丰富的API支持精确的时间控制和高效的内存管理。
3.3.1 时间延迟与定时器使用
FreeRTOS支持两种时间控制方式：任务延迟和软件定时器。
示例代码展示使用定时器：
#include"FreeRTOS.h"#include"timers.h"
TimerHandle_t my_timer;
void timer_callback(TimerHandle_t xTimer) { printf("Timer triggered.\n");}
int main(void) { my_timer = xTimerCreate("MyTimer", pdMS_TO_TICKS(1000), pdTRUE, 0, timer_callback); xTimerStart(my_timer, 0); vTaskStartScheduler(); return 0;}
参数说明：
- "MyTimer" ：定时器名称。
- pdMS_TO_TICKS(1000) ：定时周期，单位毫秒转换为tick。
- pdTRUE ：设置为周期性定时器。
- timer_callback ：回调函数。
3.3.2 动态内存管理机制
FreeRTOS提供 pvPortMalloc() 和 vPortFree() 用于动态内存分配与释放。合理使用可提高内存利用率。
逻辑分析：
- pvPortMalloc() ：申请指定大小的内存空间。
- vPortFree() ：释放内存，避免内存泄漏。
3.3.3 内存泄漏检测与优化技巧
使用内存泄漏检测工具（如Valgrind或FreeRTOS内置钩子函数）可有效发现内存问题。建议在开发中启用 configUSE_MALLOC_FAILED_HOOK 配置项。
优化技巧包括：
- 避免频繁分配与释放内存。
- 使用内存池管理固定大小对象。
- 合理设置任务堆栈大小，避免栈溢出。
本章从SDK的使用入手，逐步深入到FreeRTOS的任务调度、时间管理与内存优化，帮助开发者掌握构建高效嵌入式固件的核心技能。下一章将围绕设备通信与数据交互展开更深入的探讨。
4. 设备通信与数据交互
在物联网系统中，设备通信与数据交互是整个架构的核心环节。本章将深入探讨如何通过机智云平台实现设备与云端之间的数据上报、指令下发、异常处理等关键通信功能，并结合FreeRTOS系统中的互斥锁与信号量机制，保障多任务环境下的数据一致性与任务协调。最后，通过一个完整的机智云+FreeRTOS接入例程，帮助读者掌握实际开发中通信模块的构建与调试技巧。
4.1 数据上报与命令接收实现
物联网设备在运行过程中需要将采集到的数据上传至云端，同时接收来自云端的控制指令。这一过程涉及数据格式定义、通信协议选择、错误处理机制等多个方面。
4.1.1 上报设备状态数据到云端
设备状态数据通常包括传感器数值、设备运行状态、故障信息等。使用机智云SDK时，开发者需要通过数据点（Data Point）机制将这些数据结构化，并通过MQTT或HTTP协议上报至云端。
// 示例：上报温度数据到云端void report_temperature(float temp) { int32_t temp_int = (int32_t)(temp * 10); // 转换为整数，保留一位小数 GosDeviceReport("temp", &temp_int, sizeof(temp_int));}
Part.07代码分析
GosDeviceReport 是机智云SDK提供的数据上报接口，第一个参数为数据点名称（如“temp”），第二个参数为数据指针，第三个参数为数据长度。
数据点名称需要在机智云控制台中预先定义，确保云端能够正确识别和解析。
为保证传输精度，浮点数通常转换为整数处理，如乘以10保留一位小数。
4.1.2 接收云端指令并执行本地操作
设备需要监听云端下发的指令，并根据指令内容执行相应的操作，如开关设备、调节参数等。
// 示例：处理云端下发的指令void cloud_command_handler(const char *cmd, const uint8_t *data, uint32_t len) { if (strcmp(cmd, "switch") == 0) { uint8_t switch_state = *(uint8_t *)data; if (switch_state == 1) { turn_on_device(); } else { turn_off_device(); } }}
// 注册指令回调函数GosRegisterCommandHandler(cloud_command_handler);
代码分析：
cloud_command_handler 是指令处理回调函数，接收到的指令通过 cmd 字符串识别。
data 指针指向指令参数，开发者需根据协议进行解析。
通过 GosRegisterCommandHandler 注册回调函数，使SDK在接收到指令时自动调用该函数。

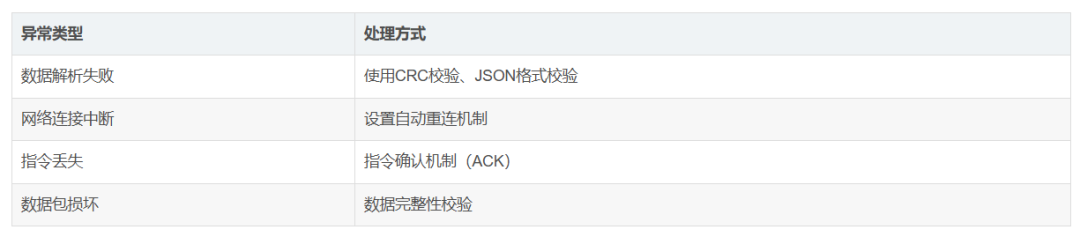

4.1.3 数据格式解析与通信异常处理
在数据交互过程中，通信异常可能导致数据丢失或解析错误。开发者需在设计时加入异常处理机制，如重试、超时控制、数据校验等。
示例：使用JSON解析数据点
// 使用 cJSON 库解析 JSON 数据void parse_json_data(const char *json_str) { cJSON *root = cJSON_Parse(json_str); if (root == NULL) { printf("JSON parse error\n"); return; }
cJSON *temp = cJSON_GetObjectItemCaseSensitive(root, "temp"); if (temp && cJSON_IsNumber(temp)) { float temperature = temp->valuedouble; printf("Current temperature: %.2f°C\n", temperature); }
cJSON_Delete(root);}
代码分析：
使用 cJSON 库解析从云端接收到的 JSON 格式数据。
cJSON_Parse 将字符串转换为 JSON 对象树。
cJSON_GetObjectItemCaseSensitive 用于获取指定字段。
cJSON_IsNumber 判断字段类型，确保数据正确性。
使用 cJSON_Delete 释放内存，避免内存泄漏。
4.2 FreeRTOS互斥锁与信号量应用
在嵌入式系统中，尤其是使用FreeRTOS进行多任务开发时，共享资源的访问需要通过互斥锁（Mutex）与信号量（Semaphore）来协调，防止数据竞争与资源冲突。
4.2.1 互斥锁保护共享资源
互斥锁用于保护共享资源，如全局变量、外设寄存器等，确保同一时刻只有一个任务访问资源。
// 定义互斥锁SemaphoreHandle_t xMutex;
// 初始化互斥锁xMutex = xSemaphoreCreateMutex();
// 任务A中使用互斥锁void taskA(void *pvParameters) { while (1) { if (xSemaphoreTake(xMutex, portMAX_DELAY) == pdTRUE) { // 访问共享资源 shared_resource++; xSemaphoreGive(xMutex); } vTaskDelay(pdMS_TO_TICKS(1000)); }}
代码分析：
xSemaphoreCreateMutex() 创建一个互斥锁。
xSemaphoreTake() 用于获取锁，若无法获取则阻塞等待。
xSemaphoreGive() 释放锁，允许其他任务访问资源。
使用互斥锁可以防止多个任务同时修改共享资源，避免数据不一致问题。
4.2.2 使用信号量协调任务通信
信号量常用于任务间通信，控制任务执行顺序或同步事件。
// 创建二值信号量SemaphoreHandle_t xBinarySemaphore;
// 初始化信号量xBinarySemaphore = xSemaphoreCreateBinary();
// 任务B等待信号量void taskB(void *pvParameters) { while (1) { if (xSemaphoreTake(xBinarySemaphore, portMAX_DELAY) == pdTRUE) { // 执行操作 process_data(); } }}
// 任务C发送信号量void taskC(void *pvParameters) { while (1) { // 模拟事件发生 data_ready = true; xSemaphoreGive(xBinarySemaphore); vTaskDelay(pdMS_TO_TICKS(5000)); }}
代码分析：
xSemaphoreCreateBinary() 创建一个二值信号量，用于任务间通信。
xSemaphoreTake() 用于等待信号量，若未收到则阻塞。
xSemaphoreGive() 由另一个任务调用，释放信号量以唤醒等待任务。
该机制可用于实现事件驱动的通信模型，如数据准备完成、中断处理等。
4.2.3 避免死锁与资源竞争问题
在使用互斥锁与信号量时，需要注意避免死锁和资源竞争问题：
死锁避免策略：
保持资源请求顺序一致。
设置超时机制，防止无限等待。
使用递归互斥锁处理嵌套调用。
Part.09资源竞争处理
临界区保护：使用 taskENTER_CRITICAL() 和 taskEXIT_CRITICAL() 保护短小关键代码段。
使用队列（Queue）代替共享变量进行任务通信。
示例：使用队列替代共享变量
QueueHandle_t xQueue;
// 创建队列xQueue = xQueueCreate(10, sizeof(int));
// 任务D发送数据void taskD(void *pvParameters) { int data = 42; xQueueSend(xQueue, &data, portMAX_DELAY);}
// 任务E接收数据void taskE(void *pvParameters) { int receivedData; if (xQueueReceive(xQueue, &receivedData, portMAX_DELAY)) { printf("Received data: %d\n", receivedData); }}
4.3 机智云+FreeRTOS接入例程解析
为了帮助读者更好地理解整个通信流程，本节将解析一个完整的机智云+FreeRTOS接入例程。
4.3.1 完整例程结构分析
完整的接入例程通常包括以下模块：
初始化模块： 包括Wi-Fi连接、SDK初始化、任务创建等。
通信模块： 数据上报、指令接收、数据解析。
任务管理模块： 多任务调度、资源同步、异常处理。
调试模块： 日志输出、错误检测、调试接口。
4.3.2 核心代码模块功能详解
// 初始化Wi-Fi与SDKvoid app_main() { wifi_init(); gos_sdk_init();
// 创建通信任务 xTaskCreate(communication_task, "comm_task", 2048, NULL, 5, NULL);
// 创建数据处理任务 xTaskCreate(data_processing_task, "data_task", 2048, NULL, 4, NULL);}
// 通信任务void communication_task(void *pvParameters) { while (1) { if (is_wifi_connected()) { GosDeviceReport("temp", ¤t_temp, sizeof(current_temp)); } vTaskDelay(pdMS_TO_TICKS(5000)); }}
// 数据处理任务void data_processing_task(void *pvParameters) { while (1) { current_temp = read_temperature_sensor(); vTaskDelay(pdMS_TO_TICKS(1000)); }}
代码分析：
app_main() 是程序入口，负责初始化Wi-Fi和SDK。
communication_task 负责定时上报数据，依赖网络状态。
data_processing_task 负责读取传感器数据，定时更新。
使用FreeRTOS的 xTaskCreate 创建任务，设置优先级和栈空间。
4.3.3 例程调试与问题排查思路
在实际开发中，常见问题包括：
连接失败： 检查Wi-Fi配置、认证密钥、服务器地址。
数据未上报： 查看SDK初始化是否成功，数据点是否定义正确。
任务卡死： 使用 vTaskList() 查看任务状态，确认是否阻塞。
内存泄漏： 使用 uxTaskGetStackHighWaterMark() 检查任务栈使用情况。
调试建议：
启用日志输出，查看SDK内部状态。
使用Wireshark等工具抓包分析通信流量。
使用断点调试器（如JTAG）逐行调试任务执行流程。
在关键路径加入 printf 输出，定位执行卡顿点。
通过本章内容的学习，读者可以掌握设备与云端之间的通信机制、多任务资源协调策略，以及实际接入例程的构建与调试方法。下一章将进一步介绍设备的测试与部署流程，帮助读者完成从开发到上线的完整闭环。
5. 设备测试与部署上线
在物联网设备开发流程中， 设备测试与部署上线 是确保产品稳定性和功能完整性的关键阶段。本章将从 本地测试与调试技巧 、 固件烧录与设备上线 、 机智云控制台使用与监控 三个主要方面，深入讲解如何高效完成设备的最终部署与上线验证。
本章内容将涵盖设备测试的常见方法、调试工具的使用技巧、固件烧录的具体步骤、设备连接云端的验证流程，以及如何通过机智云平台对设备进行实时监控与性能优化建议。
Part.10本地测试与调试技巧
在设备正式部署之前，进行 本地测试 是确保其功能正确性和通信稳定性的必要步骤。通过模拟设备行为、使用调试工具查看通信日志、快速定位并解决常见问题，可以有效提升开发效率。
5.1.1 模拟设备行为进行本地测试
在实际部署前，开发者可以使用虚拟设备或模拟器来模拟真实设备的行为，验证其通信逻辑是否正确。
示例：使用 Python 模拟设备上报数据
import timeimport jsonimport random
def simulate_device_data(): while True: data = { "temperature": round(random.uniform(20, 40), 2), "humidity": round(random.uniform(30, 70), 2), "timestamp": int(time.time()) } print("上报数据：", json.dumps(data)) time.sleep(5)
simulate_device_data()
代码解析：
random.uniform(20, 40) ：模拟温度传感器的随机数值；
json.dumps(data) ：将字典数据转换为 JSON 格式用于模拟上报；
time.sleep(5) ：每 5 秒上报一次数据；
该脚本可用于模拟设备在本地向服务器发送数据的过程。
延伸讨论：
在实际开发中，可以将上述逻辑嵌入到设备的测试固件中，模拟其与机智云平台的通信过程，确保在没有真实硬件的情况下也能进行功能验证。

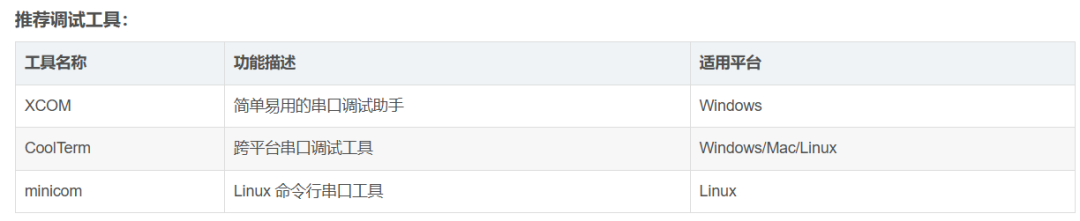

5.1.2 使用调试工具查看通信日志
在嵌入式开发中，使用串口调试工具查看设备与云端的通信日志是定位问题的关键手段。
示例：使用 minicom 查看日志
sudo minicom -D /dev/ttyUSB0 -b 115200
-D /dev/ttyUSB0 ：指定串口设备；
-b 115200 ：设置波特率为 115200；
通过该命令可以实时查看设备输出的调试信息，如连接状态、心跳包、数据上报等。
通信日志示例
[INFO] WiFi Connected: SSID=MyHomeWiFi[INFO] Connecting to GosSocket...[INFO] Socket Connected[INFO] Sending Auth Packet...[INFO] Auth Success[INFO] Sending Data: {"temp":25.3, "humi":60.1}
日志分析要点：
连接状态 ：检查 WiFi 和云端连接是否正常；
认证流程 ：观察设备是否成功通过认证；
数据交互 ：确认数据是否正常发送与接收；
错误提示 ：识别如超时、断开等异常信息。
5.1.3 常见问题定位与解决方法
在本地测试过程中，常见的问题包括连接失败、认证失败、数据无法上报等。

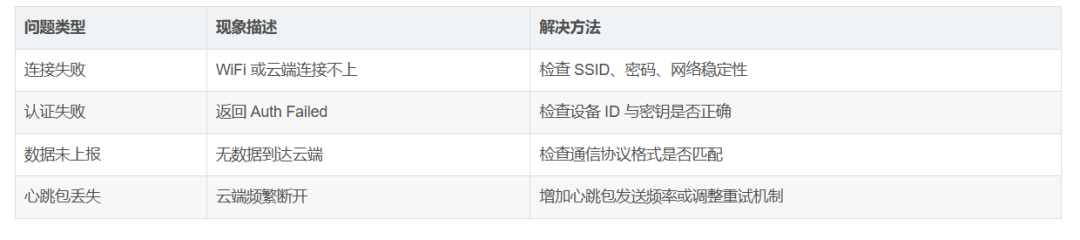

常见问题与解决策略：
举例说明：
[ERROR] Connect to GosSocket Failed
假设设备连接云端失败，调试日志显示：
此时应检查：
是否已正确配置设备 ID 与密钥；
网络是否允许访问机智云的服务器 IP 和端口；
固件中是否启用了 DNS 解析功能；
是否存在防火墙或路由器限制访问。
5.2 固件烧录与设备上线
在设备完成本地测试后，下一步是将固件烧录到目标硬件中，并确保其能够成功连接机智云平台。
Part.12 使用烧录工具准备固件文件
不同的硬件平台使用不同的烧录工具。以 ESP32 为例，常用的烧录工具是 esptool.py 。
--port /dev/ttyUSB0 ：指定串口设备；
--baud 460800 ：设置波特率；
0x1000 ：指定固件写入的起始地址；
firmware.bin ：待烧录的固件文件。
参数说明：
--chip ：可指定芯片型号，如 esp32 ；
--flash_mode ：设定 Flash 模式（默认为 dio ）；
--flash_freq ：设定 Flash 频率（如 40m ）；

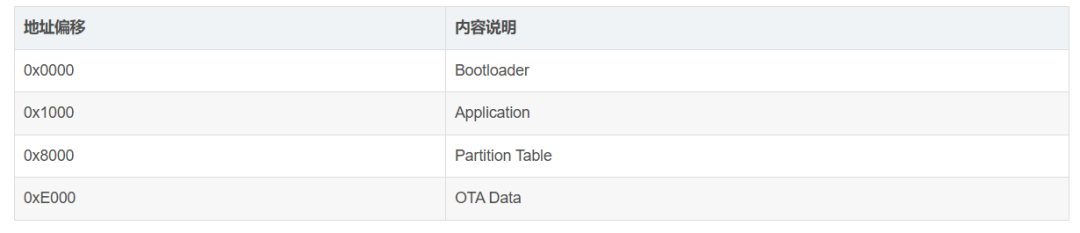

固件文件结构：
5.2.2 连接设备并完成固件烧录
完成烧录后，需重新启动设备并观察串口输出，确保设备能够正常启动并连接网络。
Part.13烧录流程总结
使用 USB 转 TTL 模块连接设备；
打开终端并运行烧录命令；
烧录完成后断电重启设备；
使用串口调试工具查看启动日志；
观察设备是否连接 WiFi 和云端；
验证是否成功上报数据。
常见烧录问题：
设备无法识别 ：检查 USB 驱动是否安装；
烧录失败 ：尝试降低波特率或更换 USB 线；
启动失败 ：检查固件是否完整、是否适配当前硬件。
5.2.3 设备连接云端并验证上线状态
设备烧录完成后，需验证其是否成功连接机智云平台。
验证步骤：
在串口调试工具中查看设备输出日志；
登录机智云控制台，进入项目管理页面；
查看设备是否出现在设备列表中；
检查设备是否上报了数据；
尝试下发控制指令，观察设备响应。
控制台界面截图示意（伪代码）：
graph TD A[设备启动] --> B[连接WiFi] B --> C[连接机智云] C --> D[认证通过] D --> E[上报数据] E --> F{是否收到云端指令?} F -->|是| G[执行操作] F -->|否| H[等待指令]
说明：
该流程图展示了设备从启动到连接云端并响应指令的完整生命周期；
每个阶段的输出日志可用于判断设备状态；
若某一阶段失败，需针对性地排查问题。
Part.14机智云控制台使用与监控
设备上线后，开发者可以通过机智云控制台对设备进行 状态监控 、 告警设置 、 数据可视化 等操作，进一步提升设备管理效率。
5.3.1 查看设备在线状态与运行日志
机智云控制台提供设备在线状态查看和日志记录功能。
示例：查看设备日志
在控制台中点击“设备日志”后，可看到如下信息：
日志用途：
数据验证：确认设备是否正常上报；
指令追踪：查看下发指令是否被正确执行；
故障排查：快速定位异常行为。
5.3.2 设置告警规则与数据可视化
机智云支持设置设备状态告警和数据可视化功能，帮助开发者更直观地掌握设备运行情况。
示例：设置温度过高告警
数据可视化图表示意（mermaid）：
可视化类型：
折线图：适用于时间序列数据（如温度、电量）；
柱状图：适用于分类统计（如不同设备的数据分布）；
仪表图：适用于实时监控关键指标（如水位、电压）；
地图视图：适用于 GPS 类设备的地理位置展示。
5.3.3 分析设备行为与性能优化建议
通过对设备行为的长期监控，开发者可以发现潜在的性能瓶颈并进行优化。
优化建议：
降低通信频率 ：在低功耗场景中，适当延长心跳间隔；
优化内存使用 ：避免频繁动态内存分配，减少内存碎片；
调整任务优先级 ：确保关键任务（如通信、控制）优先执行；
启用低功耗模式 ：在无通信任务时，让设备进入休眠状态。
示例：优化 FreeRTOS 任务优先级
task_control 优先级为 1，确保控制指令优先处理；
task_wifi 优先级为 3，负责网络连接和数据上报；
优先级数字越小表示优先级越高（FreeRTOS 默认配置）；
本章通过本地测试、固件烧录、上线验证以及控制台监控等多个方面，详细讲解了设备从测试到部署的完整流程。下一章将深入探讨设备的远程控制实现，包括用户界面设计、指令下发机制等内容。
6. 物联网设备远程控制实战
6.1 物联网设备远程控制实战
在物联网系统中，远程控制是核心功能之一。通过远程控制，用户可以随时随地通过手机 App 或 Web 端对设备进行操作，例如开关设备、调整参数、查询状态等。
Part.15设计远程控制交互逻辑
实现远程控制的第一步是设计合理的通信交互逻辑。通常流程如下：
用户在 App/Web 端发起控制指令（如打开灯、调节温度）；
指令通过机智云平台转发至设备；
设备接收指令并执行对应操作；
设备将执行结果反馈给平台；
用户端获取反馈信息，更新状态显示。
如下为该流程的 mermaid 流程图 ：
graph TD A[设备上报数据] --> B[数据存储] B --> C[数据可视化] C --> D[折线图显示温度变化] C --> E[柱状图显示湿度分布]
6.1.2 实现设备指令下发与执行反馈
以一个简单的 LED 控制为例，说明如何实现远程控制。
示例代码：接收指令并控制 LED
#include"gizwits_product.h"#include"led.h"
// 指令回调函数int8_t gizwitsEventProcess(eventType_t type, uint8_t *data, uint16_t len){ switch(type) { case EVENT_LED_SWITCH: // 假设定义了一个LED开关数据点 if(data[0] == 1) { LED_ON(); // 打开LED printf("LED is ON\n"); } else { LED_OFF(); // 关闭LED printf("LED is OFF\n"); } break;
default: break; }
return 0;}
代码说明：
gizwitsEventProcess 是机智云 SDK 提供的事件回调函数，用于处理来自云端的指令；
EVENT_LED_SWITCH 是设备模型中定义的数据点标识；
data[0] 表示接收到的指令值（如 1 表示打开，0 表示关闭）；
LED_ON() 和 LED_OFF() 是控制 LED 的硬件操作函数；
操作完成后可通过机智云接口上报当前状态。
状态上报示例：
void reportLEDStatus(uint8_t status){ devStatus_t devStatus;
devStatus.status = status; // 状态值 0 或 1 gizwitsReportData(STATUS_LED_SWITCH, &devStatus);}
6.1.3 构建用户端控制界面（App/Web）
机智云平台提供快速构建 App 和 Web 控制界面的工具，开发者可以通过以下步骤完成界面开发：
登录机智云控制台，进入项目管理页面；
选择“应用开发”模块，使用内置模板生成基础控制界面；
自定义界面元素，如按钮、滑块、状态指示灯等；
绑定数据点与界面控件，实现联动控制；
生成 App 安装包或 Web 页面链接，供用户访问。

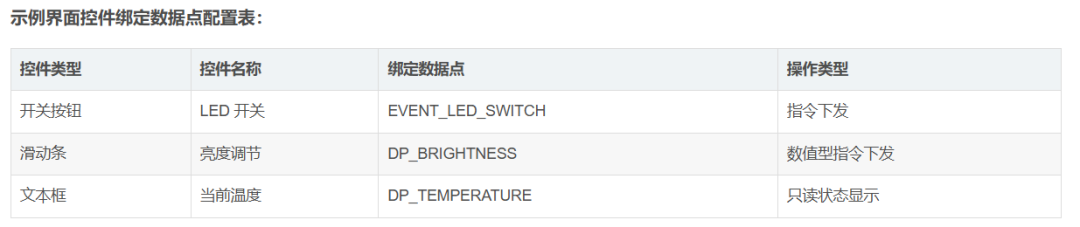

示例界面控件绑定数据点配置表：
通过上述流程，即可实现一个完整的远程控制交互系统，涵盖指令下发、设备执行、状态反馈和用户界面展示。
6.2 机智云接入全流程总结
6.2.1 从注册到上线的关键步骤回顾

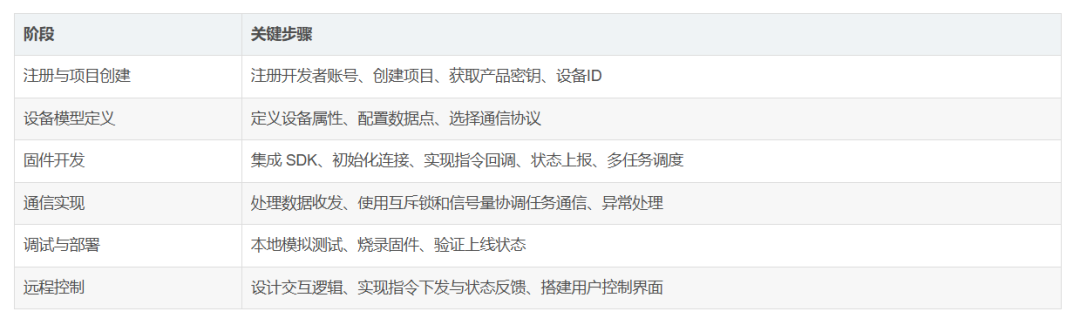

接入机智云平台并实现设备远程控制的完整流程如下：
整个流程需要开发者具备嵌入式开发、网络通信、任务调度、平台接入等多方面知识。
Part.16 开发中常见问题与最佳实践
常见问题：
设备无法连接云端 ：检查 Wi-Fi 配置、DNS 设置、防火墙策略；
指令接收失败 ：确认设备模型与数据点定义一致，SDK 版本兼容；
状态上报失败 ：检查设备是否在线，是否完成认证流程；
内存泄漏 ：使用 FreeRTOS 内存检测工具排查任务堆栈分配问题；
任务调度冲突 ：合理分配任务优先级，避免高优先级任务长期占用 CPU。
最佳实践建议：
使用机智云官方 SDK 和示例代码，避免自行实现底层通信；
在调试阶段使用串口打印日志，便于定位问题；
对关键任务使用看门狗机制，防止死锁；
采用模块化设计，便于后期功能扩展；
使用 OTA 功能进行固件升级，提升维护效率。
6.2.3 后续扩展方向与功能建议
在实现基础远程控制后，可进一步扩展以下功能：
OTA 固件升级 ：支持远程升级设备固件；
数据可视化 ：通过机智云控制台查看设备运行状态趋势图；
多设备管理 ：支持多设备同时接入与统一控制；
AI 智能联动 ：结合 AI 算法实现自动化控制；
告警机制 ：设置异常状态告警并推送通知；
本地边缘计算 ：在设备端部署轻量推理模型，实现本地决策。
